Présentation

Parc floral de la BeaujoireParc floral de la Beaujoire. Créé à l'occasion des Floralies Internationales de 1971. .

Vue d'ensemble

Le cadran solaire analemmatique L’analemme est la figure tracée dans le ciel par les différentes positions du soleil relevées à une même heure et depuis un même lieu au cours d’une année calendaire. de la roseraie Parc floral de la Beaujoire. Créé à l'occasion des Floralies Internationales de 1971. de Nantes a une histoire atypique.
Ce cadran solaire était posé sur la place du commerce de Nantes.
Il fut démonté afin de pouvoir y construire le parking souterrain.
Il fut entreposé puis remonté dans le parc de la roseraie de Nantes.

Ce cadran solaire est composé de cinq éléments.

La pierre principale

La plaque de la pierre principale comprend :
l'année de fabrication MCMLXXXI (1981).
Une échelle des saisonsDans l'hémiphère Nord, en hiver le Soleil est bas sur l’horizon Sud. En été il est plus haut.
L’échelle des saisons indique donc la saison suivant la longueur de l’ombre. (la méridienne Une méridienne est une ligne tracée horizontalement le long d’un méridien terrestre, ou verticalement le long de l’intersection d’un mur et du plan méridien.
C'est aussi un cadran solaire ne donnant l'heure qu'autour de midi. centrale est en acier, elle était à l'origine en laiton mais celle-ci a disparu).
La longitude La longitude est une valeur angulaire, expression du positionnement Est-Ouest d’un point sur terre. 1°33 O et la latitudeLa latitude est une valeur angulaire, expression du positionnement Nord-Sud d’un point sur Terre. 47°12 N sont les coordonnées du lieu.
(vu que son déplacement fut que de 5,900 Km cette donnée n'a pas été modifiée par rapport à son origine).
Le nom du sculpteur et réalisateur M. J Le Gal^*

La personne représente le gnomon Du grec gnomein: montrer. Cadran solaire primitif, constitué d'une simple tige dont l'ombre se projette sur une surface plane.
Aujourd'hui, on utilise ce terme pour désigner le style droit. et doit être verticale, elle se place selon la date, le long de la méridienneUne méridienne est une ligne tracée horizontalement le long d’un méridien terrestre, ou verticalement le long de l’intersection d’un mur et du plan méridien.
C'est aussi un cadran solaire ne donnant l'heure qu'autour de midi. . C'est son ombre qui donne l'heure.
En haut de la méridienne il y a la date du solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. (21 juin) et en bas celle du solstice d'hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue. (21 décembre).
Le long de celle-ci apparaissent les dates des zodiaquesLe zodiaque est une zone circulaire de la sphère céleste, qui contient les treize constellations que le Soleil semble traverser en une année. avec leurs symboliques.

A gauche de la pierre principale, une plaque explicative

Usage
Pour connaître l'heure solaire.
Tenez-vous debout, dos au soleil sur l'axe en laiton à la date du jour.
Vous lirez l'heure dans la direction de votre ombre.
La correction avec votre montre se fait en lisant la table de droite.

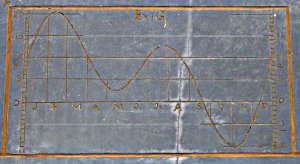

Pierre de l'équation du tempsL'équation du temps mesure l'écart (en minute) entre le Soleil réel et la verticale (midi heure locale).
Une valeur positive indique que le temps solaire vrai est en retard, c'est-à-dire plus à l'Est, et une valeur négative qu'il est en avance, c'est-à-dire plus à l'Ouest. (Les anglo saxons utilisent le signe inverse).

À droite de la pierre principale, une pierre permet de rectifier l'heure suivant l'équation du temps.
Il s'agit d'une table correctrice où sont écrites en abscisse les premières lettres des mois et en ordonnée les minutes qui sont à enlever ou à rajouter suivant l'heure légale.

Les treize plots affichent l'heure.

En dessus de la pierre principale, en demi cercle, treize plots affichent l'heure (de six heures du matin à six heures du soir).
Ces plots sont des blocs en béton surmontés d'une plaque de fer, évidée en chiffres romainsLes chiffres romains étaient un système de numération utilisé par les Romains de l'Antiquité. À partir de seulement sept lettres (I; V; X; L; C; D; M) cela permet d'écrire des nombres entiers. et remplis de béton blanc.
Ils sont posés au ras du sol.
Ces plots sont une création (les plots originaux en pierre ont disparu)

Pierre de la deviseUne devise est une courte phrase ou expression symbolique. .

Pour couronner l'ensemble une pierre gravée porte la devise: Vita in motu (Vie en mouvement)

^* M. Jaques Le Gal est le cadranierPersonne qui construit ou répare les cadrans solaires (Le concepteur s'appelle le gnomoniste). de ce cadran solaire.

texte et photos: PM Challou

Toute utilisation ou reproduction des images ou du texte présents dans cette page est autorisée si elles sont accompagnées d'une mention citant la Société d'Astronomie de Nantes. Sans cette mention, l'utilisation ou la reproduction est illicite. En outre, toute utilisation à but commercial doit être autorisée par la Société d'Astronomie de Nantes.

4 rue de JemmapesJemmapes puis renommée actuellement Jemappes, est une ancienne commune de Belgique. Il s'y est déroulé une bataille, entre l'Autriche et la France, le 6 novembre 1792.

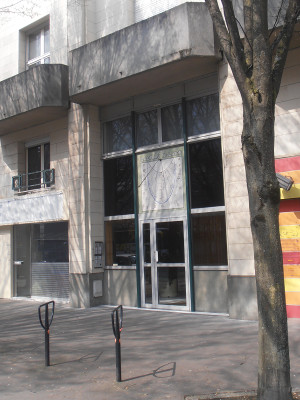

Vue d'ensemble

Vue du cadran
(photo prise le 31 mars 2013 à 13h34 - heure légale)

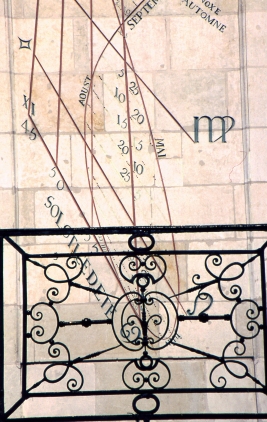

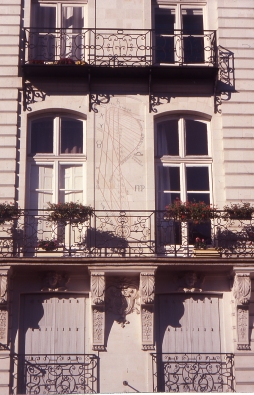

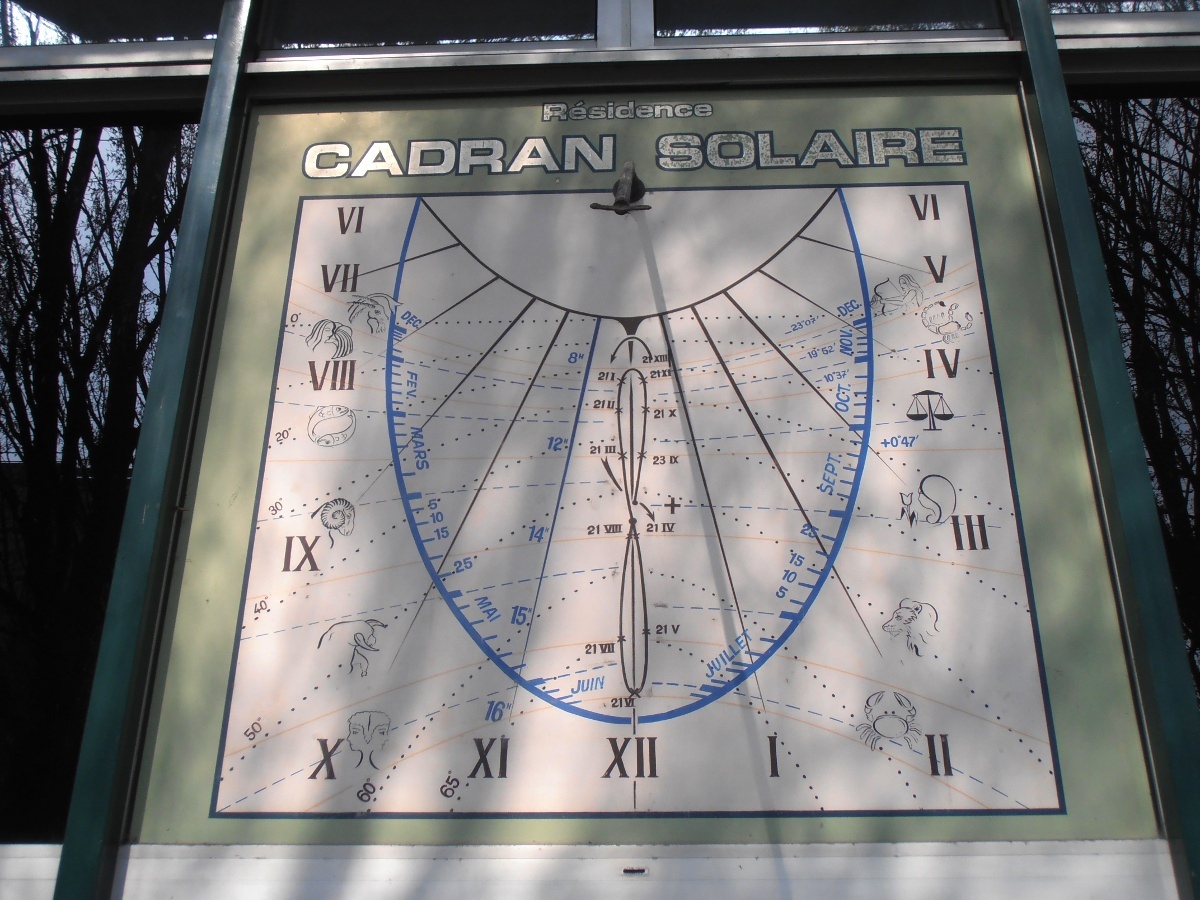

Cadran solaire décoratif "plein SudSe dit d'un cadran solaire qui est orienté uniquement vers le Sud. " .

Il est très difficile de voir l'ombre du styleC'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. sur ce cadran solaire.
Les arbres à proximité de celui-ci, lui font de l'ombre du printemps à l'automne.
On ne peut donc qu'en hiver apercevoir difficilement l'ombre de son style.

Suite à différentes mesures que nous avons effectuées nous avons constaté que la façade de cet immeuble est orientée vers le Sud-Est d'environ 30° par rapport au Sud. Il aurait du être construit comme un cadran solaire vertical déclinant Sa table ne fait pas face à un des points cardinaux. Sud-Est de déclinaison gnomoniqueLa déclinaison gnomonique d'un mur mesure l'angle entre la normale du mur (perpendiculaire) et le méridien local. de -30°.

Il n'est donc pas là pour donner l'heure du lieu.

L'angle d'inclinaison de son style fait 47°10' (grandeur mesurée qui correspond à la latitude La latitude est une valeur angulaire, expression du positionnement Nord-Sud d’un point sur Terre. de Nantes). Le style manque d’un élément indicateur.

Les lignes horaires du matin sont à gauche et celles de l'après-midi à droite.
L'ombre défile dans l'autre sens, sa disparition est liée à la disparition du Soleil derrière le mur, et non à son coucher.
Les chiffres sont écrits en chiffres romainsLes chiffres romains étaient un système de numération utilisé par les Romains de l'Antiquité. À partir de seulement sept lettres (I; V; X; L; C; D; M) cela permet d'écrire des nombres entiers. de 6h du matin à 6h de l’après midi.
Elles pourraient indiquer les heures avant 6h du matin et même au lever du soleil.

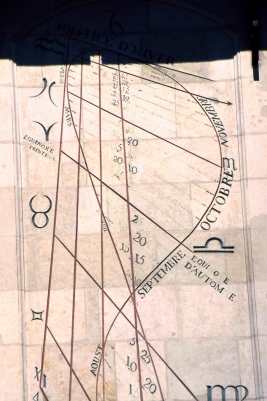

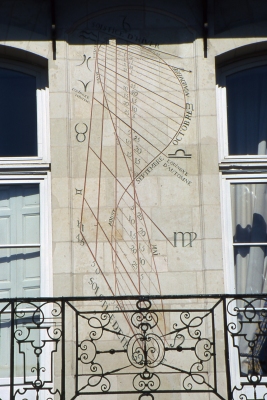

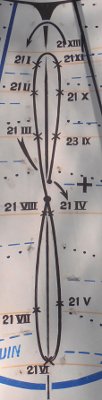

On peut voir sur la ligne des 12h une méridienneUne méridienne est une ligne tracée horizontalement le long d’un méridien terrestre, ou verticalement le long de l’intersection d’un mur et du plan méridien.
C'est aussi un cadran solaire ne donnant l'heure qu'autour de midi. du temps moyen avec une courbe en huit qui est symétrique en hauteur et en largeur.
- Elle débute dans le signe de la vierge à la date du 1er septembre.
- Sortie de la vierge et entrée dans la balance à la date du 23 septembre.
- Sortie de la balance et entrée dans le scorpion à la date du 21 octobre.
- Sortie du scorpion et entrée dans le sagittaire à la date du 21 novembre.
- Rotation vers la gauche (flèche) dans le sagittaire avec un maximum au solstice d'hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue. à la date du 21 décembre et passage dans le capricorne.
- Sortie du capricorne et entrée dans le verseau à la date du 21 janvier.
- Sortie du verseau et entrée dans les poissons à la date du 21 février.
- Sortie des poissons et entrée dans les béliers à la date du 21 mars.
Une flèche indique qu'il faut passer de l'autre coté de la courbe.
Un point indique l'équinoxe du printemps L’équinoxe de printemps se produit les 20, 21 ou 22 mars, dans l’hémisphère Nord. Il correspond au moment où le jour et la nuit ont des durées égales..
- Sortie des béliers et entrée dans le taureau à la date du 21 avril.
- Sortie du taureau et entrée dans les gémeaux à la date du 21 mai. Dans les gémeaux le point du solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. est indiqué au 21 juin.
- Passage dans le cancer.
- Sortie du cancer et entrée dans le lion à la date du 21 juillet.
- Sortie du lion et entrée dans la vierge à la date du 21 août.

Ce qui est étonnant c'est que dans la partie basse de cette courbe les signes du zodiaques Le zodiaque est une zone circulaire de la sphère céleste, qui contient les treize constellations que le Soleil semble traverser en une année. sont à l'opposé de leurs dates.

On retrouve les symboles qui représentent les signes du zodiaques :

à gauche

Le capricorrne	Le verseau	Le poisson
Le bélier	Le taureau	les gémeaux

à droite

Le sagitaire	Le scorpion	La balance
La vierge	Le Lion	le cancer

Jour des mois

Un classiques est tracé en bleu. Arc pour le premier de chaque mois.
Il débute à gauche par le mois de décembre (inscrit « DEC »)
puis on peut y lire les mois de « FEV, MARS, MAI et JUIN »
et à droite les mois de « JUILLET, SEPT, OCT et NOV ».
Il fini à droite par le mois de décembre (inscrit « DEC »)
Pour les mois d'avril et août des indications de jours y sont inscrites (5 jours par mois).
Ces graduations sont irrégulières d'un mois à l'autre.
Une ligne en pointillés bleus sépare chaque début de mois.
Il y a aussi des indications qui donnent la hauteur du soleil au cours de la journée.

Il n'y a aucune inscription de deviseUne devise est une courte phrase ou expression symbolique. sur ce cadran solaire ni signature de concepteur ou de cadranierPersonne qui construit ou répare les cadrans solaires (Le concepteur s'appelle le gnomoniste). .

texte et photos: PM Challou

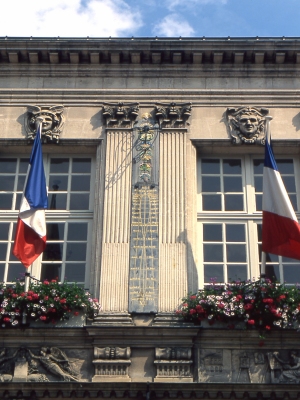

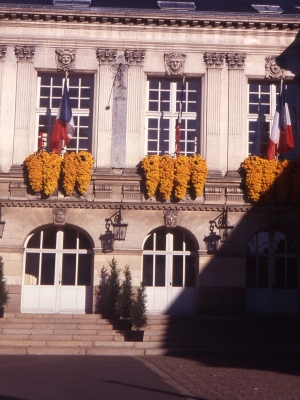

Rue de l'hôtel de villeBâtiment qui abrite la mairie principale de la ville

hotel ville1
Vue d'ensemble

Vue du cadran

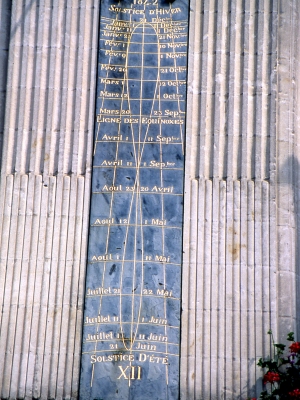

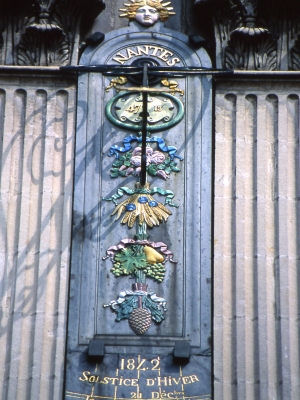

La méridienne

hotel ville4

Le style

Une méridienne est une ligne tracée horizontalement le long d'un méridien terrestreLieu des points ayant la même longitude, formant un demi grand cercle imaginaire tracé sur le globe terrestre reliant les pôles géographiques , ou verticalement le long de l'intersection d'un mur et du plan méridien. Accompagnée d'un appareillage adéquat laissant passer un rayon de soleil, elle permet de donner le moment exact du midi solaire C'est l’heure locale où le soleil est le plus haut dans le ciel. ou, si elle est accompagnée d'une courbe en huitL’analemme est la figure tracée dans le ciel par les différentes positions du soleil relevées à une même heure et depuis un même lieu au cours d’une année calendaire. , l'instant du midi moyen.

Une méridienne se distingue d'un cadran solaire par le fait qu'elle ne fonctionne qu'aux alentours de midi. Une méridienne peut également servir de calendrier sommaire, l'image du soleil sur la méridienne étant plus ou moins haute en fonction du jour de l'année. En particulier, cette image passe par une position extrémale au moment des solsticesLe solstice est un événement qui se produit lorsque la position apparente du Soleil vu de la Terre atteint son maximum Sud ou bien son maximum Nord. . Aux équinoxes L’équinoxe correspond aux dates où le jour et la nuit ont des durées égales. , l'image du soleil occupe une position intermédiaire.

En 1840 il existe à Nantes trois horloges publiques principales mais dont aucune ne donne la même heure: à la cathédrale, à la tour du Bouffay (prison démolie en 1848) et au palais de la Bourse.
Pour pallier ce manque de précision, au cours du conseil municipal du 25 novembre 1840, M. Mellinet présente ... quelques observations sur le besoin vivement resenti à Nantes d'une méridienne régulatrice. Cette méridienne pourrait s'établir à peu de frais sur la façade méridionale Désigne le point cardinal " Sud ". de l'hôtel de ville.

Elle fut érigée en 1842 par Frédéric Huette sur la façade de la cour d'honneur de l'hôtel de ville au niveau du premier étage.

En 1995 Gilles Roussel, responsable du planétarium de Nantes, propose sa restauration, qui fut effectuée en 1998 à l'occasion de la coupe du monde du football par Jean-Michel Ansel ( Cadranier Personne qui construit ou répare les cadrans solaires (Le concepteur s'appelle le gnomoniste). du cadran solaire du square Marcel Moisan et du jardin des Maraîches ).

Quelques chiffres:
La table d'ardoise de la méridienne fait 45 cm de large et 232 cm de hauteur; son épaisseur est de 5 bons cm; elle est parfaitement verticale et bien maintenue par de solides tenons en bronze.

Au dessus de la méridienne trône une dalle de même type et même largeur, mais de 135 cm de hauteur seulement, qui sert de support au styleC'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. . Une tête de Phébus Phébus est le surnom d'Apollon, dieu grec de la lumière, des arts et de la divination.dorée, couronnée de 11 rayons, surmonte ce support.

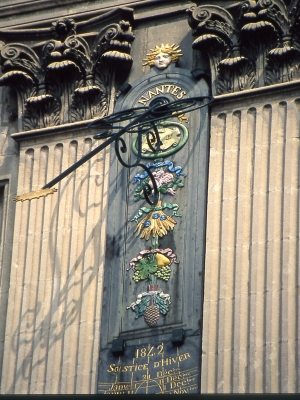

Juste en dessous de l'embase du style un serpent se mord la queue et dessine ainsi une ellipse, symbole de l'année.

Sous le serpent se trouve un très beau bas-relief polychrome représentant les 4 saisons:

Bouquet de roses pour le printemps.
Blés et bleuets pour l'été.
Poires et raisins verts pour l'automne.
Pommes et feuilles de pin pour l'hiver.

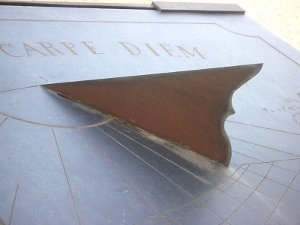

Le style C'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. mesure 1434 mm et se termine par un œilleton de 7 mm de diamètre percé au centre d'un fort disque de laiton rayonnant, doré lui aussi.
La table de la méridienne est gravée de 256 signes et 23 mètres de lignes, qui ont été redessinées à l'aide de 96 dm² de feuille d'or.

Au solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. , le 21 juin, l'ombre du styleC'est la tige (ou un plan), parfois décorée, faisant ombre sur la table d’un cadran solaire. Il est parallèle à l'axe de rotation de la Terre. mesure 2420 mm.

Bibliographie

«Nantes au temps des observatoires» Olivier Sauzereau (page 74)
«Observations et travaux», revue de la Société Astronomique de France, n°51

Texte et photos: LJ Fuzeaux.

Rue de l'HermitageLieu dans lequel vit un ermite.

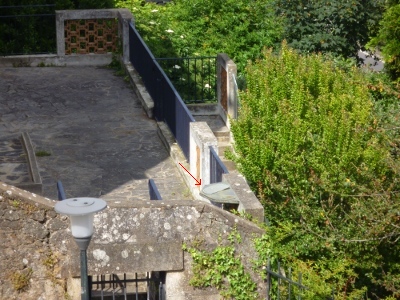

Ce cadran solaire est difficilement visible de l'extérieur.

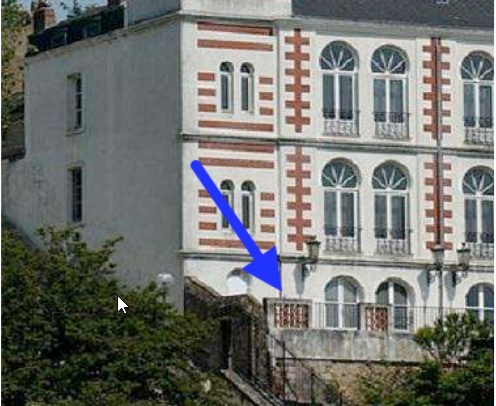

Il se situe sur la terrasse arrière du musée Jules Verne. Un support de présentation est situé à coté du cadran.
Il avait subi de fortes détériorations et a été victime de vandalisme. Il a été réhabilité en juillet 2021 après étude confiée à Eric Mercier, membre de la SAN et de la commission des cadrans solaires de la SAF, par la Direction du Musée Jules Verne.

Cet ensemble était déjà présent lors de l’achat, par la Mairie de Nantes, du bâtiment. Il est important de noter que ce bâtiment, et donc l’ensemble gnomonique, sont totalement étranger à Jules Verne.

musee jules verne5

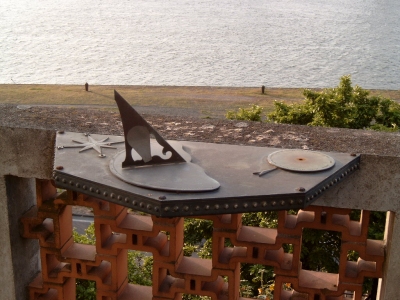

Vue ancienne avant 2008

musee jules verne7

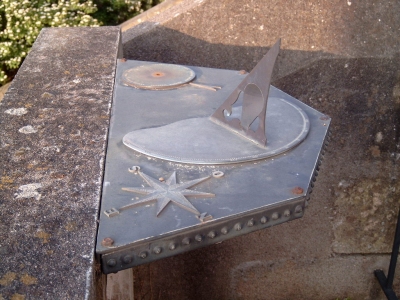

En septembre 2008

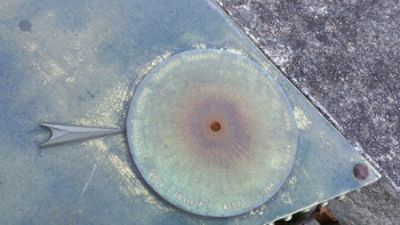

Disque 'correcteur lunaire' * en 2008

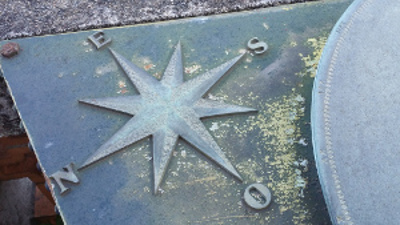

rose des vents en 2008

* Ce cadran était accompagné d’un disque qui a été pris un temps pour un 'correcteur lunaire'. En réalité Eric Mercier a mis en évidence lors de l'étude de réhabillitation qu'il s'agissait d'une commande manuelle couplée au cadran pour régler l'équation du temps sur le cadran... ce qui ne pouvait pas fonctionner correctement ! (voir pdf ci-dessous). Après réhablitation le disque est devenu un simple indicateur d'équation du temps.

Etat fin 2020 avant la réhabilitation, cet ensemble comprennait
une rose des vents,le reste très dégradé d’un cadran solaire horizontal,
et un disque calendaire. Le tout disposé sur un support métallique
fixée sur la balustrade de la terrasse

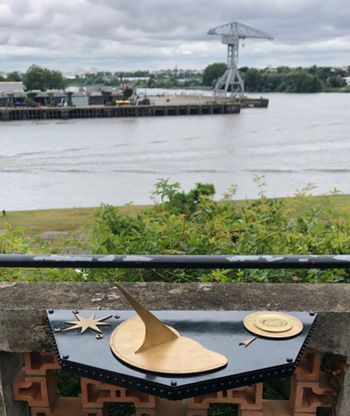

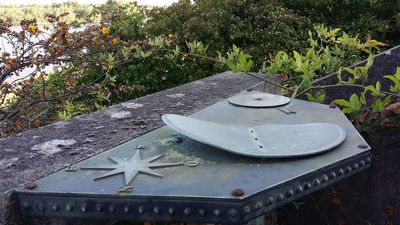

Cadran après réhabilitation. le style n’est pas aussi biseauté
que souhaitable, pour des raisons de sécurité des visiteurs.

Pour en savoir plus : Les surprises du cadran solaire du musée Jules Verne par Éric Mercier membre de la SAN (fichier PDF 4 Mo)

Fiche de presentation Le cadran solaire du musée Jules Verne par Éric Mercier (fichier PDF 1,8 Mo)

Réhabilitation : Rapport du projet de réhabilitation août 2021 (fichier PDF 9 Mo)

Texte PM Challou et Eric Mercier, photos: LJ Fuzeaux, PM Challou et Eric Mercier.

Rue de l'HermitageLieu dans lequel vit un ermite.

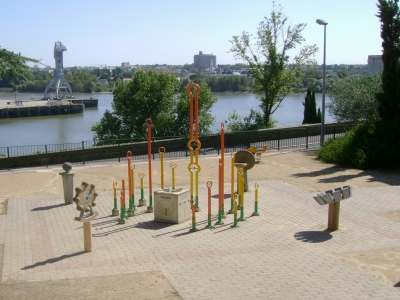

Vue d'ensemble
des sculptures.

Description de l'ensemble

Le cadran solaire

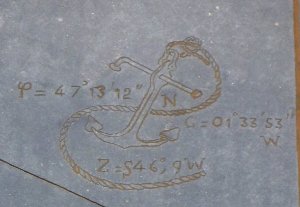

La plaque

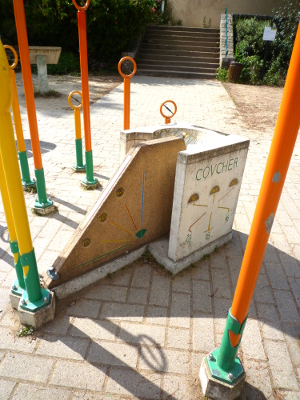

La face de droite.

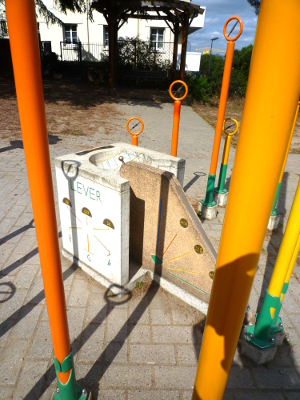

La face de gauche.

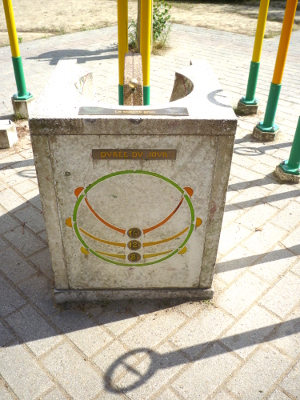

La face avant.

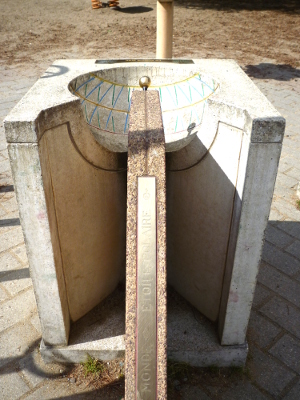

L'axe du monde vers l'étoile polaire.

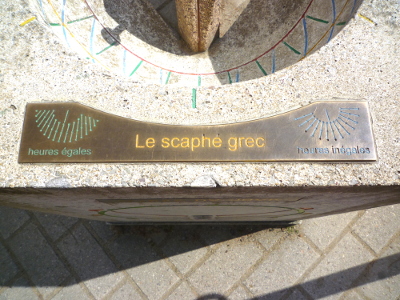

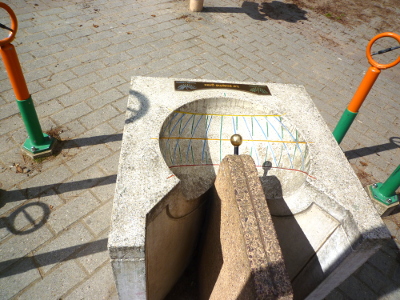

Cadran solaire scaphé Le cadran solaire scaphé est un ancien type de cadran solaire, constitué d'un hémisphère concave (en forme de bol), éventuellement tronqué. de Bérose Bérose ou Bérossos est un prêtre chaldéen, astronome et historien né à Babylone. .

Créé par Jean-Michel Ansel en 1995
Inauguré le 1^er jour de l'été 21 juin 1996 à 14h 8mn 8s solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. .

Cadran solaire en creux pouvant représenter la voûte céleste inversée.
Les lignes horizontales marquent la trajectoire du soleil en:
jaune - au solstice d'hiverAutour du 21 décembre dans l'hémisphère Nord. C’est quand le jour est le plus court et la nuit la plus longue.
orange - aux équinoxesL’équinoxe correspond aux dates où le jour et la nuit ont des durées égales. du printemps et d'automne
rouge - au solstice d'étéAutour du 21 juin dans l'hémisphère Nord.
C’est quand le jour est le plus long et la nuit la plus courte. .
L'ombre de la boule indique l'heure solaire en suivant ces lignes.

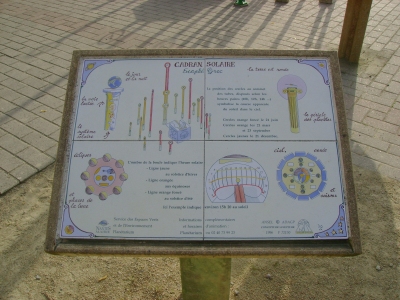

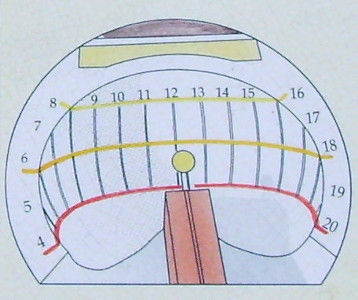

Le schéma du cadran Solaire

Les traits verticaux discontinus marquent nos heures légales,
les traits verticaux continus les heures dites inégales utilisées au moyen âge.

DIRECTION	EST Lever horizon	OUEST Coucher horizon	SUD Durée du jour
Solstice été 21 Juin	4h N E	20h N O	16h
Equinoxe de printemps 21 Mars	6h EST	18h OUEST	12h
Equinoxe d'automne 23 Septembre	6h EST	18h OUEST	12h
Solstice d'hiver 21 Décembre	8h S E	16h S O	8h

Ce cadran est entouré de trois séries de tubes qui représentent le parcours apparent du soleil.
Ces tubes sont disposés selon les heures paires ( 4h, 6h, 8h, 10h, 12h, 14h,.18h, 20h )
Les cercles au sommet des tubes symbolisent la course apparente du soleil dans le ciel.

Rouge	solstice d'été
Orange	équinoxes du printemps et d'automne
Jaune	solstice d'hiver

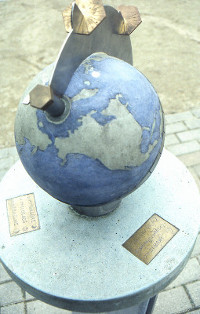

Le globe terrestre

Sur la sculpture représentant le globe terrestre on peut visualiser à chaque instant de la journée, grâce au soleil, les parties où il fait jour et celles qui sont plongées dans la nuit.
Il est surmonté de deux cadrans solaires horizontaux, l'un placé à la latitude de Nantes (47°13) et l'autre à l'équateur (0°00), ce qui permet de démontrer qu'à une longitude identique l'heure solaire est la même.
La partie qui soutient les deux petits cadrans, est habituellement démontée. Elle est entreposée au planétarium pour les démonstrations.

Le globe terrestre

Détail du globe terrestre

Les autres sculptures

Le périple des planètes	Le calendrier
La Terre est ronde	L'année, le ciel et les saisons

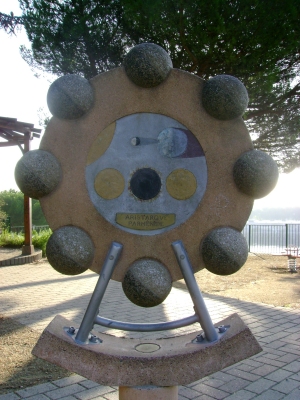

les eclipses et phases de la lune1

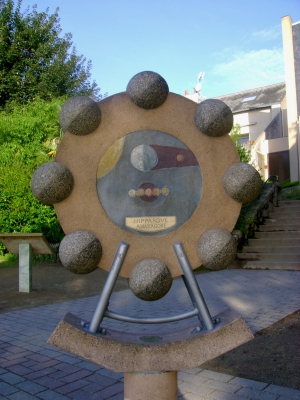

Les éclipses et phases de la Lune

les eclipses et phases de la lune2
Les éclipses et phases de la Lune

Devise
La deviseUne devise est une courte phrase ou expression symbolique. de l'ensemble est: "Croire n'est pas savoir"

devise

Devise

La devise et signature de l'artiste.

Particularités
Originalité du sculpteur: Une pièce de 20 centimes de franc polie.

piece

Sécurité enfants: Croisillons dans les cercles au sommet des tubes (Passage des têtes).

Le copyright de l'ADAGP (La société des auteurs dans les arts graphiques et plastiques qui est une société française de gestion des droits d'auteur, de droit privé, dans le domaine des arts visuels.)

Logo de l'atelier Helios (Atelier de Jean-Michel Ansel) avec le code postal 72130 (St-Georges-le-Gaultier) et 72590 (Douillet)

Cet ensemble a obtenu en 1997 le premier prix du concours international bisannuel de cadraniers organisé par l’association des amateurs italien d’astronomie et le centre de recherche Serafino de Brescia (Italie)

Bibliographie
